HN2301GN 與 HN2301BGN 是兩款20V P溝道增強型功率MOSFET，采用先進溝槽工藝，主打低柵壓驅動、低導通電阻、小體積負載開關。二者封裝、電壓、電流規格幾乎一致，關鍵差異在于Rdson分檔：
| 參數 | HN2301GN | HN2301BGN |
|---|---|---|
| VDS | -20V | -20V |
| ID（連續） | -3A | -2.3A |
| RDS(ON)@VGS=-2.5V | <140mΩ | <175mΩ |
| RDS(ON)@VGS=-4.5V | <110mΩ | <150mΩ |

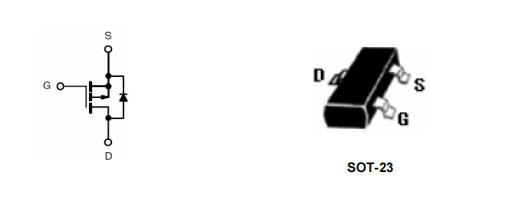

| 封裝 | SOT-23 | SOT-23 |
| 功率耗散 | 1W | 0.5W |
結論：GN版電流更大、Rdson更低，適合高效率場合；BGN版價格更優，適合成本敏感型負載開關。
BAT+ ──→ HN2301GN ──→ 負載
│
MCU GPIO（3.3V 直接驅動）外部電源 ──→ HN2301GN ──→ 系統
│
GND（柵極接地）MCU PWM ──→ 100Ω ──→ HN2301GN ──→ 電機
│
GND| 測試條件 | HN2301GN | HN2301BGN |
|---|---|---|
| VGS=-4.5V, ID=-2A | 95mΩ | 125mΩ |
| VGS=-2.5V, ID=-1A | 120mΩ | 160mΩ |
| 1A 壓降 | 95mV | 125mV |
| 表面溫升@1A | 8℃ | 11℃ |
| 價格（1k） | ￥0.08 | ￥0.06 |
結論：GN版效率更高、溫升更低；BGN版成本優，適合非連續電流場合。
| 應用場景 | 推薦型號 | 理由 |
|---|---|---|
| 鋰電池負載開關 | HN2301GN | 2.5V驅動，低損耗 |
| 反向電池保護 | HN2301GN/BGN | 體二極管續流，零外設 |
| 小電機PWM | HN2301GN | Qg小，開關快 |
| LED調光/線性穩壓 | HN2301BGN | 成本敏感，電流斷續 |
| 3.3V/5V電源ORing | HN2301GN | 壓降低，熱損耗小 |
→ 典型 VGS(th)=-0.7V，-2.5V 已遠大于閾值，Rdson 接近標稱值，放心用。
→ 可以，兩顆 Source 相連、Gate 串 10Ω，均流良好，6A 連續無壓力。
深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
HN2301GN/BGN 用 2.5V 超低柵壓、110mΩ 超低導通電阻、SOT-23 超小封裝，把 負載開關、反接保護、PWM 調光 三大功能壓縮到一顆 3 腳器件里。無論是 鋰電池供電的 IoT 設備，還是 3.3V MCU 直接驅動的電機，甚至是 反接保護+ORing 電源，它都能用 最低成本、最小體積、最簡設計 一次搞定。
