農村水箱、屋頂太陽能、小型泵站最怕什么？水滿了沒人知！輝芒微8位MCU用不到20顆元器件，就把“水滿了”變成“嘀一聲”。沒有浮球、不碰金屬，靠兩根裸導線就能檢測，整機成本個位數，三分鐘學會裝，五分鐘讓用戶聽見安全。

方案速寫：極簡就是極致

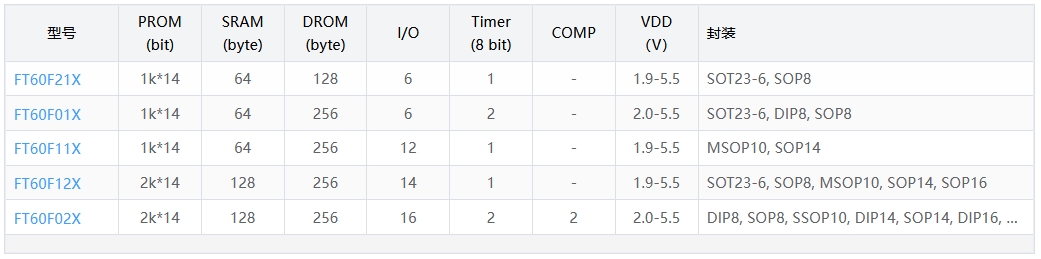

    主控：8位MCU，64×8 RAM，SOT23-6超小封裝
    供電：3×AAA電池，平均待機8 μA，兩年輕松撐
    檢測：電阻式探針，水位沒過=阻抗下降，MCU中斷喚醒
    報警：有源蜂鳴器90 dB，紅色LED 1 Hz閃爍，雙重提示
    輸出：可選繼電器干接點，驅動220 V排水泵，自動上水/止水

功能亮點

深圳三佛科技推出的簡易水位報警器方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：

    兩點式探頭

    裸銅線、不銹鋼釘都能用，結垢也不影響，0.5 s內完成判斷。

    智能消抖

    連續3次采樣確認才報警，水面波動不誤報。

    電池低電量警告

    ADC測電池電壓＜3.2 V，蜂鳴器“滴-滴”短叫，LED常亮，提醒換電池。

    自恢復/自鎖雙模式

    撥動開關選擇：

    自恢復——水位下降自動停止報警；
    自鎖——報警后保持，需人工按鍵復位，防止溢流反復。

    一鍵靜默

    報警時短按按鍵，靜音10 min，夜間不擾民，10 min后若仍滿水重新報警。

    防反接＆防雷擊

    電源端串聯SS14肖特基，整機接口TVS管，農村電網也穩。

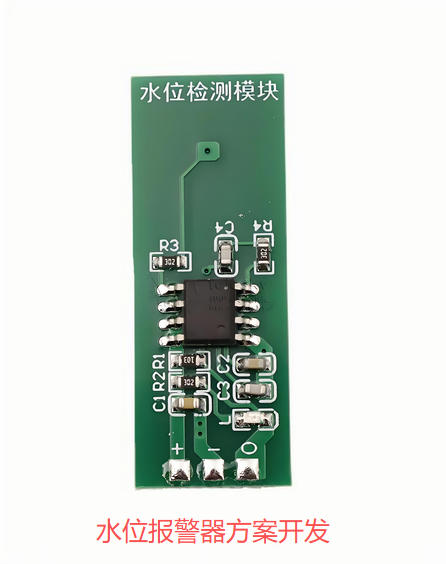

硬件拓撲：一張洞洞板就能搞定

 電池4.5 V
 │
 LDO→3.3 V──MCU(FT60F011)
 │ │PB0─上拉10 k─探頭1
 │ │PB1─上拉10 k─探頭2
 │ │PB2─NPN─蜂鳴器
 │ │PB3─按鍵+LED
 │ │PB4─可選繼電器

• 檢測口開漏下拉，水位到位阻抗＜200 kΩ即觸發中斷，省電又可靠
• 蜂鳴器PWM 2 kHz方波，聲壓90 dB@10 cm，老人也能聽見

軟件節奏：醒來就喊，喊完就睡

主循環：
① 中斷喚醒→測電池→低電壓？→滴兩聲+LED常亮
② 再測探頭→連續3次導通？→報警啟動
③ 自恢復模式：探頭斷開→關閉報警；自鎖模式：等按鍵
④ 報警中可短按靜音→關閉蜂鳴器，LED維持閃
⑤ 無事發生→進入SLEEP，8 μA待機

• 看門狗每2.5 s自動清，極端干擾也能重啟運行

從屋頂水箱到魚塘泵井，水位失控往往只差一聲提醒。輝芒微8位MCU用8 μA的“超低鼾聲”常年值守，在水將溢出的0.4秒發出90 dB的吶喊——簡單、便宜、靠譜，這就是科技給生活的“底限”安全感。以上就是深圳三佛科技分享的簡易水位報警器方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
