2024 年全球一次性電子煙銷量突破 160 億支，帶屏品類滲透率已達 38 %，其中 TFT 彩屏增速最快，預計 2026 年占比過半 ?！缚吹靡姟沟碾娏?、油量和「玩得起」的開機動畫、小游戲，正在成為新一代用戶下單的核心理由。輝芒微（FMD）借此東風，推出兩條 MCU 路線：
? 8 位經濟線：數碼管／LED 段碼方案，極致 BOM；
? 32 位性能線：TFT 真彩屏方案，讓品牌方“卷”出差異。
氣流咪頭 → MCU → 升壓/降壓 MOSFET → 霧化芯
↑
顯示單元 ←→ 電池 ←→ 線性/開關充電IC

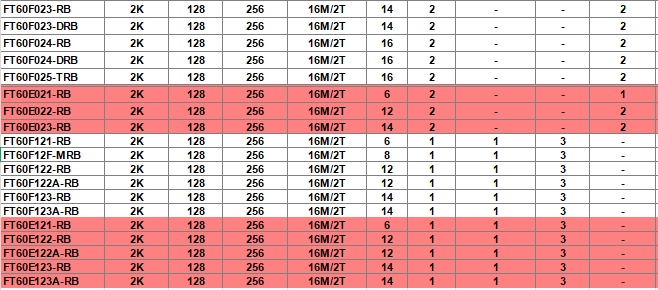

| 終端形態 | 推薦內核 | 封裝 | 主頻 | Flash/RAM | 關鍵外設 | 適配屏型 |
|---|---|---|---|---|---|---|
| 一次性極簡 | 8-bit | SOP16/QFN20 | 16 MHz | 8 KB/512 B | 10-bit ADC、OPA、LED Driver | 數碼管/LED 點陣 |
| 可充電彩屏 | 32-bit M0+ | QFN32 | 48-64 MHz | 64 KB/8 KB | 12-bit ADC、2×SPI、PWM、DMA | 1.14"-2.4" TFT |
? 集成 LDO + 充電管理，省 2-3 顆 IC；
? 出廠校準 1 % 內部 RC 時鐘，無需晶振；
? 超低功耗：DeepStop 0.7 μA，可“零”待機電流過空運；
? 支持 1-wire 在線升級，售后無憂。

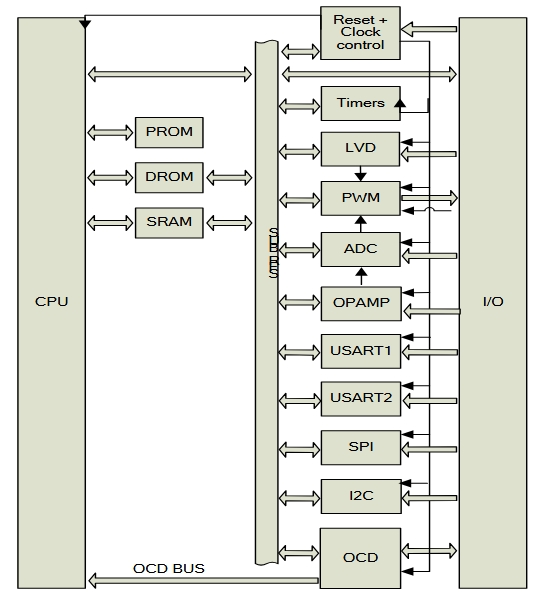

原理圖要點
? MCU 兩路 LED Driver 直接推段碼，無需三極管；
? 霧化片檢阻腳與 ADC 復用，干燒保護≤0.2 Ω；
? 咪頭信號經片內 OPA 放大，省去外部比較器。
在平時，電子煙處于關斷狀態；當按下按鍵，它開始工作。通過檢測加熱絲的溫度，來判斷是否有氣流。當有吸煙動作時，檢測到氣流，MCU退出休眠，將霧化室中的發熱絲加熱到250~280高溫，使煙油霧化。當檢測到無氣流，發熱絲溫度恢復常溫，MCU再次進入休眠，如此循環。

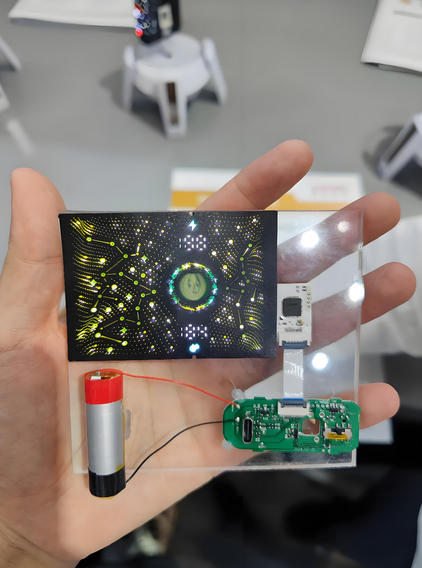

顯示鏈路
? MCU → QSPI → ST7789 驅動 IC → 240×320 RGB 屏；
? DMA 雙緩沖，60 fps 動畫無撕裂；
? 軟件 GUI 采用開源 LVGL，輝芒微提供移植好的 30 KB 精簡庫。
功能清單
? 實時：電量、油量、阻值、口數、秒吸；
? 交互：3 套主題、童鎖、溫控曲線（鎳/鈦/SS）；
? 可 OTA：云端 15 秒靜默升級。
系統功耗預算
? 全亮彩屏 25 mA；
? 待機熄屏 MCU 2 mA；
? DeepSleep（RTC 喚醒）15 μA；
? 400 mAh 電池理論待機 > 20 天。
? 20 × 8 mm 雙層板即可放下 32 位 QFN32 + TFT 連接器；
? MOS 驅動走線開爾文連接，抑制嘯叫；
? 電池 NTC 緊貼電芯，30 °C 以上主動降功率；
? 通過 灼熱絲 750 °C 測試；
? 出廠治具：輝芒微官方 1-wire 離線燒錄器，5 秒/臺。
第 1 周：
? 官方 SDK 跑通 LED Blink → 驅動 MOS → 霧化出煙。
第 2 周：
? 8 位數碼管 UI 凍結；32 位 TFT 屏點亮，LVGL 跑馬燈。
第 3 周：
? 安規/跌落/負壓 1000 Pa 漏油測試；
? 小批 200 臺老化 72 h。
第 4 周：
? 產線治具腳本固化；
? 1-wire 一鍵加密燒錄；
? 100 K 交付。
輝芒微 MCU 用一顆 8 位芯片即可讓一次性電子煙「省到極致」，也能用一顆 32 位芯片讓彩屏旗艦「卷到極致」。當行業把“屏”當作下一個流量入口，輝芒微已把“芯”事提前備好——從寄存器風格到 SDK 例程，再到量產治具，工程師只需專注創意，剩下的交給輝芒微MCU。
