在 15W~20W 充電器市場，5V3A~5V3.4A 輸出是手機快充、平板充電的主流規格。傳統方案用肖特基二極管整流，效率低、發熱大；外置MOS的同步整流方案又需要復雜的驅動電路。有沒有一顆芯片，內置低導阻MOS、外圍極簡、直接替代肖特基？
答案是：FT8371CQ-RT，這顆 SOP-8 封裝的次邊同步整流芯片，內置 9mΩ/40V 超低導阻MOS，支持 DCM/QR 模式，負端應用零外圍（只需接變壓器和輸出電容），是 5V3.2A（16W）充電器的理想選擇。
FT8371xQ 是一個系列化產品，通過內置不同尺寸的MOS管覆蓋不同功率段：
| 型號 | 內置MOS導阻 | 連續電流 | 峰值電流 | 典型應用功率 |
|---|---|---|---|---|
| FT8371AQ | 20mΩ | 7A | 30A | 5V2A（10W） |
| FT8371BQ | 15mΩ | 9A | 35A | 5V2.4A（12W） |
| FT8371CQ | 9mΩ | 13A | 50A | 5V3.2A（16W） |
FT8371CQ-RT 是系列中導阻最低、電流能力最強的型號，-RT 表示編帶包裝、RoHS無鹵無磷。9mΩ 的導阻在 5V3.2A 輸出下，導通壓降僅：
Vdrop = 3.2A × 0.009Ω = 0.029V
Ploss = 0.029V × 3.2A = 0.093W

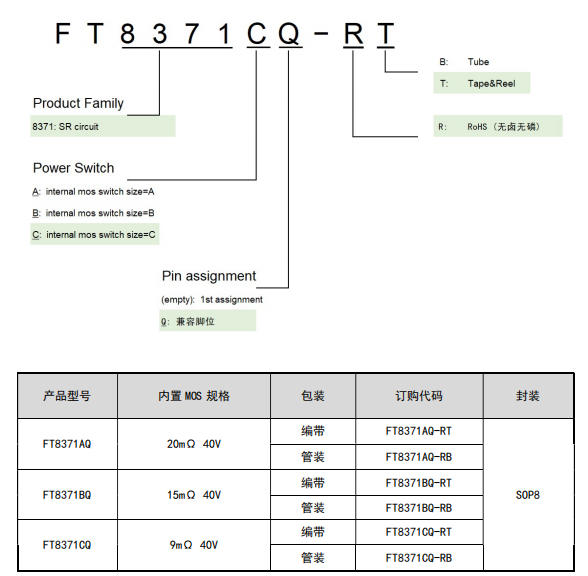

相比 SS34 肖特基（0.5V壓降，1.6W損耗），損耗降低17倍！FT8371CQ-RT 的完整型號編碼含義如下：
內置9mΩ/40V MOS：超低導阻，16W輸出溫升可控
支持DCM/QR模式：適配主流反激拓?fù)?br/>負端應用零外圍：只需接變壓器和輸出電容，無需任何元件
正端應用僅1顆電容：VCC接0.47~1μF電容即可
智能防誤開通：檢測漏源電壓，避免激磁振蕩誤動作
SOP-8封裝：標準封裝，易于生產和替代

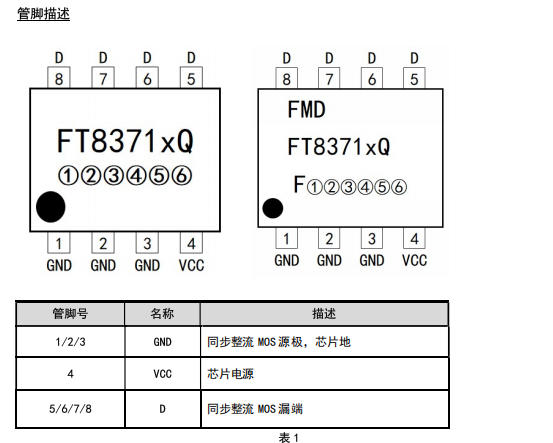

FT8371CQ 采用標準 SOP-8 封裝
設計要點：
D腳（5~8）和GND腳（1~3）均多個引腳并聯，目的是降低封裝寄生電阻、提高散熱能力
VCC引腳在負端應用a模式下可以懸空，芯片內部自供電
正端應用時VCC需外接0.47~1μF電容到GND

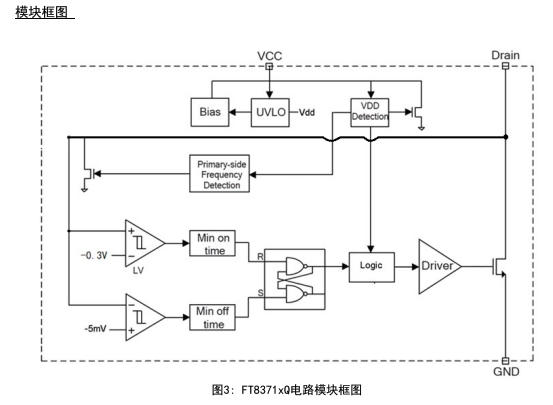

FT8371CQ 內部集成了 同步整流MOS管、漏源電壓檢測、邏輯控制、驅動電路、UVLO保護 等完整功能。
FT8371CQ 支持三種接線方式，適配不同設計需求：
方案A：負端應用a（零外圍，極簡方案
特點：VCC腳懸空，芯片完全通過內部自供電工作。零外圍元件，成本最低。
方案B：負端應用b（加VCC電容，更穩定
特點：VCC腳接0.47~1μF電容到GND，供電更穩定，適合對可靠性要求更高的場景。
方案C：正端應用（輸出正極接地系統
特點：適用于輸出正極需要接地的系統（如某些通信設備）。VCC必須外接電容。
Drain腳大面積鋪銅：D腳（5~8）是主要散熱途徑，PCB上需鋪?zhàn)銐蜚~皮，建議至少0.5平方英寸
次邊大電流路徑短粗：變壓器次級→FT8371CQ→輸出電容的環路面積要小，走線盡量短而粗
GND腳低阻抗接地：GND腳（1~3）多個并聯，確保低阻抗接地
VCC電容靠近芯片：正端應用時，VCC電容盡量靠近VCC和GND引腳
避免與初級耦合：同步整流芯片區域遠離原邊高壓開關噪聲，減少干擾
FT8371CQ 適用于以下高效率同步整流場景：
| 應用 | 輸出規格 | 特點 |
|---|---|---|
| 手機快充 | 5V3A / 5V3.2A | 高效率、低發熱、小體積 |
| 平板充電器 | 5V2.4A~5V3.4A | 大電流、高效率 |
| 移動電源適配器 | 5V3A | 高效率延長續航 |
| 機頂盒電源 | 5V2.5A | 低待機、高可靠 |
| 工業輔助電源 | 5V3A | 寬溫工作、長壽命 |
FT8371CQ-RT 是輝芒微在次邊同步整流領域的高性價比之作：
9mΩ超低導阻：16W輸出損耗僅0.1W，效率可達93%
內置MOS+智能控制：一顆SOP-8替代肖特基+驅動IC+外圍
零外圍設計：負端應用a模式無需任何元件，成本極低
智能防誤開通：檢測漏源電壓，避免激磁振蕩誤動作
快速開關：70ns導通延遲、100ns關斷延遲，適配高頻QR
對于追求高效率、小體積、低成本的 5V3A~5V3.2A 充電器、適配器設計，F(xiàn)T8371CQ-RT 是值得優先考慮的同步整流方案。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/1048763714339.html?spm=a28888.manage-offer.0.0.26227197H3or4V
