在現代照明設計中，調光和調色功能已成為提升用戶體驗的關鍵要素。然而，傳統方案往往依賴復雜的電路和高昂的成本，難以大規模普及。SM2212EK 是一顆 ESOP8 封裝的 交流線性恒流驅動芯片，無需磁性元件、無需電解電容，僅通過“快速開關電源”即可實現 兩段調光或兩段調色。目標應用：T5/T8 燈管、球泡燈、吸頂燈。本文將深入解析 SM2212EK 的管腳功能、典型應用電路及其核心特性，幫助工程師快速掌握其設計要點，提升開發效率。

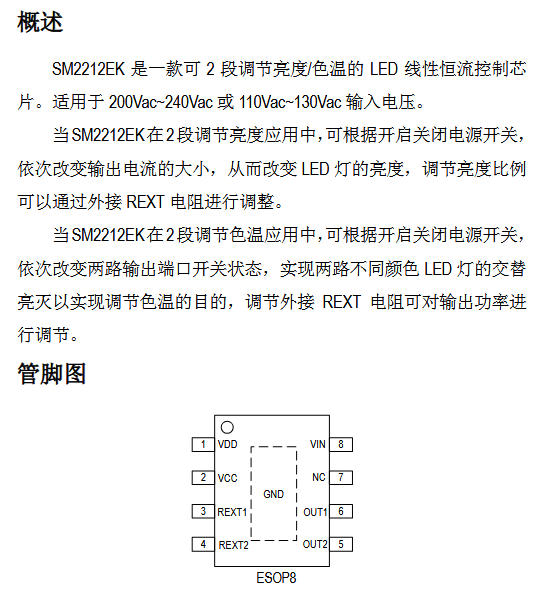

管腳圖一眼看懂

典型應用電路：兩顆電阻搞定兩段調光

工作原理：

1. 第一次上電 —— 芯片默認 OUT1 100 % 電流，LED_A 亮；
2. 0.2 s 內關電再上電 —— 芯片切換到 OUT2 100 % 電流，LED_B 亮；
3. 再次關電再上電 —— 回到 OUT1，循環往復。

兩段 亮度比例 由 REXT1/REXT2 阻值決定；兩段 色溫 則把 LED_A 做成暖白、LED_B 做成冷白，即可“開關調色”。

調光/調色兩種玩法

關鍵性能一覽

• 輸入電壓：110-130 V 或 200-240 V（內部高壓?jiǎn)?dòng)）
• 功率因數：高 PF > 0.9（無頻閃方案 > 0.5）
• 無磁性元件，無電解，可過 EMI
• 過溫調節：芯片溫度 > 140 ℃ 自動降低電流，避免閃爍熄滅
• ESOP8 封裝，背面散熱焊盤可直接鋪銅降溫

設計錦囊

1. 電流設定：REXT 用 1 % 精度，功率 1/4 W，例：
   60 mA → 0.6 V / 0.06 A = 10 Ω
2. PCB 布局：
   VIN-VDD 走線 ≥ 1 mm，NC 腳挖空 1.5 mm，滿足 2 kV 浪涌
3. 過溫降額：銅箔 ≥ 20 mm2，可讓 70 mA 連續工作溫升 < 40 ℃
4. 快速開關：關斷時間 < 0.2 s，否則芯片認為“重新上電”

總結

SM2212EK 讓“墻壁開關”擁有了調光/調色的魔法：兩顆電阻、一顆芯片，燈管立刻兩段變光/變色，BOM 成本省一半，生產就像焊三極管一樣簡單。SM2212EK不僅滿足了現代照明設備對調光和調色功能的需求，還通過減少外圍元件數量，顯著降低了系統成本和設計復雜性。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
