在電源設計日益追求高集成度、低成本與高效率的今天，傳統的反激式電源方案正面臨前所未有的挑戰。復雜的輔助供電繞組、繁瑣的外圍元件、對光耦反饋的依賴，不僅推高了BOM成本，也限制了產品的小型化與可靠性。三佛科技推出的 LP3717ASH，正是為打破這些桎梏而生的一款極具創新性的 隔離型原邊反饋（PSR）控制芯片。本文將圍繞其 SOP7封裝、12V/1A輸出能力 與 極簡化自供電架構，深入剖析其設計哲學、技術優勢與實際應用價值。
LP3717ASH并非簡單的參數堆疊，而是基于對中低功率隔離電源場景的深刻理解，提出的一套 “極簡、可靠、高效” 的系統級解決方案。它通過 原邊反饋控制（PSR） 技術，摒棄了傳統方案中光耦與TL431組成的次級反饋網絡，直接通過輔助繞組采樣輸出電壓，實現 ±5%以內的恒壓精度，同時借助 內置750V BJT功率管，將開關器件與控制邏輯高度集成，顯著減少外圍元件數量。
更值得一提的是，LP3717ASH采用 自供電啟動技術，無需外部啟動電阻，也無需輔助繞組供電二極管。系統上電后，內部高壓啟動電路直接為VCC電容充電，待電壓達到啟動閾值后自動切換至內部供電模式。這一設計不僅節省了BOM成本，更解決了傳統方案中啟動電阻發熱、輔助供電二極管反向恢復損耗等問題。
在適配器、路由器、機頂盒、小家電等應用中，12V/1A（12W） 是一個極為常見的輸出功率等級。LP3717ASH正是針對這一需求進行了深度優化：
LP3717ASH采用 SOP7L封裝，相比傳統SOP8，去除了一個冗余引腳，進一步壓縮了PCB占用面積。其引腳定義簡潔明了：
| 引腳 | 名稱 | 功能說明 |
|---|---|---|
| 1 | VCC | 芯片供電，建議就近接1μF旁路電容 |
| 2 | GND | 芯片地，功率地與信號地共地設計 |
| 3 | FB | 反饋輸入，連接輔助繞組分壓網絡 |
| 4 | SEL | 峰值電流設定，懸空為780mA，外接電阻可調 |
| 5-7 | C | 內置BJT集電極，連接變壓器原邊 |
在PCB布局上，芯茂微官方給出了極具實戰價值的建議：

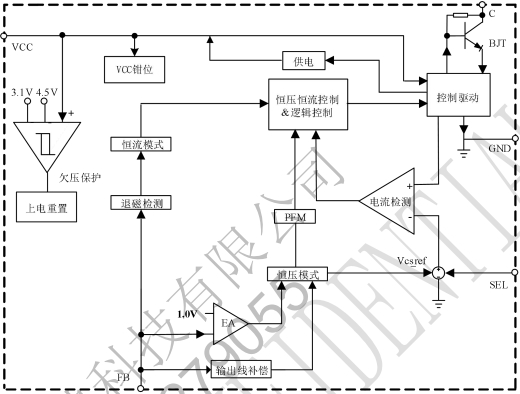

LP3717ASH在“極簡”外表下，隱藏著一套 完整的保護邏輯，涵蓋從啟動到穩定運行的全生命周期：
| 保護類型 | 觸發條件 | 響應動作 |
|---|---|---|
| VCC欠壓保護 | VCC < 3.0V | 停止開關，進入重啟周期 |
| 輸出短路保護 | FB < 0.5V 持續3周期 | 打嗝重啟，降低平均功率 |
| 輸出過壓保護 | FB > 1.3V 持續3周期 | 立即重啟，防止負載損壞 |
| FB電阻開路保護 | 啟機6周期后FB電流 < 20μA | 判定為分壓電阻脫落，重啟 |
| 過溫保護 | 結溫 > 150℃ | 關斷輸出，遲滯30℃后恢復 |
這些保護功能 無需外部干預，全部由芯片內部邏輯自動完成，極大提升了系統的魯棒性與用戶體驗。

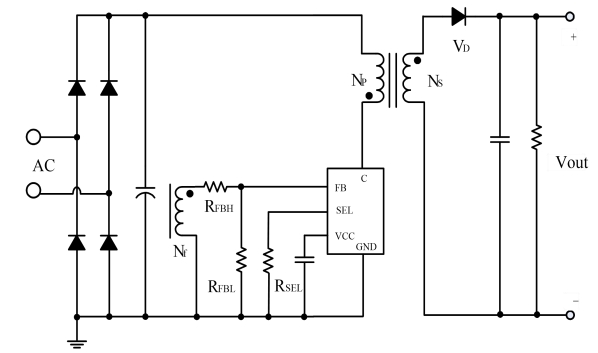

| 元件 | 推薦型號 | 說明 |
|---|---|---|
| 整流橋 | MB6S | 600V/0.5A，SOP封裝 |
| 輸入電容 | 10μF/400V | 電解電容，低ESR |
| 輸出電容 | 1000μF/16V | 固態電容，降低紋波 |
| 續流二極管 | SB2100 | 100V/2A肖特基，低VF |
| RFBH | 100kΩ | 1%精度，決定輸出電壓 |
| RFBL | 10kΩ | 與RFBH分壓，設定12V輸出 |
LP3717ASH的價值，遠不止于“省了幾個元件”。它代表了一種 對中低功率隔離電源的重新思考：在性能滿足的前提下，如何用更少的器件、更小的體積、更低的成本，實現更高的可靠性與能效。對于廣大電源工程師而言，它不僅是“12V1A”方案的理想選擇，更是一把打開“極簡設計”之門的鑰匙。深圳三佛科技提供技術支持，批量價格有優勢~
