隨著科技的不斷進步，洗碗機從選配變剛需。傳統電控多為「繼電器+定時器」或「多板級聯」，功能單一、擴展難；高端方案用32位Linux，性能溢出、成本居高不下。輝芒微8位/32位兼容MCU用單顆芯片完成「水位檢測+變頻洗滌+PTC烘干+濁度判斷+IoT互聯」，洗凈能效超一級標準，整機BOM下降20%，為品牌留出充足利潤。

系統架構

進水/排水：

    電磁閥×2（進水、排水），MCU過零驅動可控硅，靜音無火花
    3D超聲波水位開關，±2 mm精度，ADC讀取頻率變化判斷泡沫溢出

洗凈：

    24 V/150 W三相無刷水泵，1800-8000 rpm寬變頻，MCU 6-PWM直接驅動MOSFET，省驅動IC
    濁度傳感器（紅外對管），ADC采樣透射率，自動判斷重污/輕污，調節洗滌時長

加熱：

    PTC加熱片220 V/300 W，MCU過零觸發，72℃高溫洗+余熱烘干，無需更換加熱管

噴臂：

    同步電機×2（上/下噴臂），MCU PWM控制轉角，實現「頂部密集+底部強勁」雙模式

顯示&交互：

    2.4" TFT彩屏+觸摸鍵，彩色圖標老人也會用
    RGB狀態燈環，一眼識別洗滌階段

互聯：

    UART×2：一路接Wi-Fi/BLE模塊，一路接RS-485級聯
    支持Matter/Modbus雙協議，可接入HomeKit、天貓精靈

核心功能

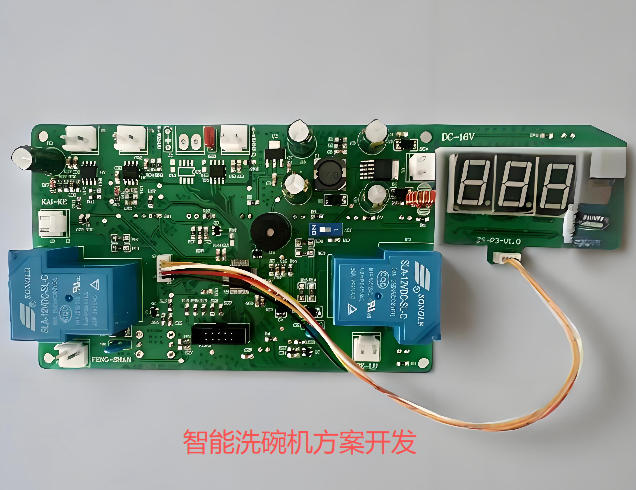

深圳三佛科技推出的智能洗碗機方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：

    AI濁度洗

        洗滌開始30 s采樣濁度基線，每2 min對比透射率ΔT
        ΔT>15%判定重污，自動追加20 min主洗+5 min冷漂
        省水省電，輕污程序僅8 L水/0.4 kWh

    變頻靜音泵

        800-8000 rpm 128檔調速，噪音最低38 dB（A），夜間洗碗不擾民
        硬件過流2.5 A觸發，堵轉0.1 s剎車，保護葉輪

    72℃高溫殺菌

        PTC過零觸發，PID恒溫72℃，維持20 min，除菌率>99.99%（金黃色葡萄球菌）

        高溫后自動余熱烘干，腔體<10 min降至45℃，節能20%

    3D水位防泡沫

        超聲波頻率-水位曲線，泡沫溢出前提前排水+補水，防止泡沫外溢
        泡沫異常>3次蜂鳴+橙燈提示，用戶可一鍵消泡

    觸摸滑條+彩屏菜單

        滑條上下滑動實時調節溫度、時長，步進1℃/1 min
        彩色圖標：Eco、玻璃、重油、快速、自潔，一鍵切換

    預約&記憶

        24 h預約，RTC由CR2032維持，停電照常走時
        記憶最近3次用戶設置，下次開機默認恢復

    離線故障日志

        MCU Data Flash記錄故障代碼、水位、濁度、溫度快照
        售后USB-UART可讀，也可通過Wi-Fi遠程上報，維保效率+50%

    IoT擴展

        手機App查看剩余時間、水電耗量
        固件OTA，新洗滌算法一鍵推送，無需售后上門

應用場景

    家用臺式：6套小體積，租房也能裝
    嵌入式櫥柜：彩屏+觸摸，與烤箱、蒸箱風格統一
    公寓/酒店：RS-485級聯30臺，前臺集中監控
    母嬰市場：72℃高溫+除菌烘干，奶瓶奶嘴安心洗

結語

輝芒微MCU用單芯片完成「濁度AI+變頻水泵+PTC恒溫+觸摸彩屏+IoT接口」，讓智能洗碗機也能「靜音、節能、除菌、低價」四全其美。8位/32位管腳兼容，為后續「語音控制、自動開門、離子除味」留下升級空間。以上就是深圳三佛科技分享的智能洗碗機方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
