以前：整流橋 + 高壓電解 + 變壓器 + PWM IC + 光耦 + ...（15+ 顆）
現在：KP321X + 電感 + 輸出電容 + 2 顆電阻（5 顆）即可輸出 12V/200~900mA，待機 <50mW。KP321X 集成 650V MOSFET、高壓啟動、多模式 PWM、全套保護，專為 小家電、工業控制、線性電源替代 而生，默認 12V 輸出，F(xiàn)B 腳懸空即可，外圍極簡，layout 一張單層 PCB 就能過 EMI。

芯片家譜：KP3210/11/12 怎么選？

所有型號 默認 12V 輸出（FB 懸空），如需 5V/3.3V 只需分壓電阻即可。

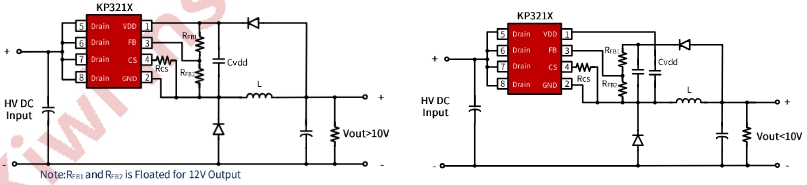

12V/500mA 參考設計（KP3211SG）

• 續流二極管：SF28 超快恢復（2A/800V）
• 輸出電容：100μF/25V 低 ESR 電解 + 22μF 陶瓷
• 輸入電容：22μF/400V 電解（可省，芯片支持無高壓電容啟動）
• 待機功耗：實測 38mW@230Vac
• 效率：>78%（12V/500mA，115Vac）

為什么能“極簡”？——芯片把麻煩全包了

? 650V 集成 MOSFET

• 無需外接高壓功率管，浪涌耐受 >2kV
• Rdson 最低 2.1Ω（KP3212），導通損耗低

? 高壓啟動 + 無輔助供電

• 啟動電流僅 2mA，VDD 電容 1μF 即可
• 穩態由輸出自供電，無需輔助繞組

? 多模式 PWM（FM+AM）

• 滿載：調頻（FM），固定周期
• 中載：調頻+調幅（FM+AM），提升效率
• 空載：降頻，待機 <50mW，輕松過 ErP/DOE 6

? 全套自恢復保護

• OLP（過載）、OVP（過壓）、UVP（欠壓）、OTP（過溫）
• 異常消失后 500ms 自動重啟，無需人工干預

關鍵波形與實測數據（KP3211SG @12V/500mA）

• 啟動時間：<200ms
• 短路保護：打嗝模式，周期 500ms，芯片表面溫升 <15℃

PCB 布局 4 條鐵律

1. 功率回路最小化：整流橋→Drain→電感→輸出電容→GND，環路面積 <2cm2
2. FB 走線遠離高壓，取樣點在輸出電容正端，長度 <10mm
3. VDD 電容貼近芯片，GND 腳與電容地 <2mm
4. Drain 鋪銅散熱，SOP-8 底部打 3×3 過孔到內層，溫降 5℃

應用實例：一顆芯片，搞定“小家電 12V 供電”

常見問題速答

結語：讓 12V 電源設計回歸“極簡”

KP321X 系列用 一顆芯片 + 5 顆外圍器件 就把 AC-DC 降壓 + 穩壓 + 保護 + EMI 全部搞定，BOM 成本 小于1塊，待機 <50mW，效率 >78%。深圳三佛科技提供技術支持，批量價格有優勢~
