做工業電源、電池充電器、LED 驅動或車載 DC-DC 的工程師，常被“輸入 90~305 VAC，輸出卻要在 18-60 V 之間自由拉”折磨：

    傳統方案 = 前級 PFC + 后級 LLC + 二次降壓，BOM 爆炸；
    國產替代 = 性能打折，外置驅動、外置補償，調參調到禿頭。

深圳三佛科技推出的 必易微KP2203LGA，把“高壓啟動、VCC 穩壓、谷底開通、頻率折返、抖頻 EMI”全部塞進 SOP-8 5×4 mm 封裝，18-60 V 直驅 MOSFET，最高 120 W 單芯片解決。看完下面拆解，你會意識到：寬電壓輸出，可以不再“堆料”。

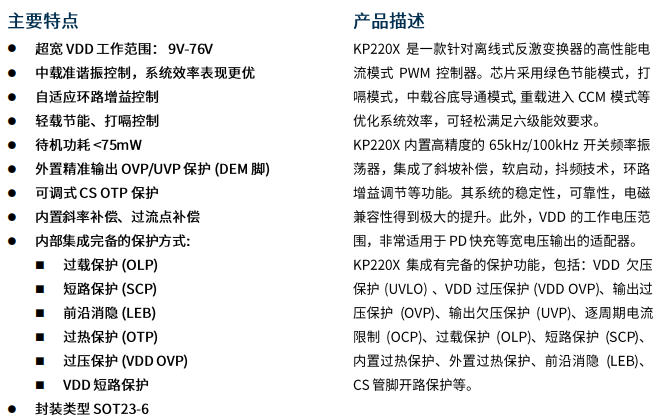

關鍵亮點 60 秒速覽

典型應用電路

元件極簡實例

• 變壓器：EE22，Lp 450 μH，匝比 4:1:1
• 母線電容：100 μF/400 V 一顆
• 輸出電容：68 μF/63 V 陶瓷 + 470 μF/63 V 電解并聯，紋波 <120 mV
• 效率曲線：230 VAC 輸入，48 V/2 A 輸出，效率 93.8%，芯片溫升 38 K（無散熱片）

內部框圖拆解：為什么能“一顆頂三顆”

    高壓啟動 & 自供電

    片內 600 V depletion MOSFET，上電 200 ms 建立 VCC≈15 V，之后靠輔助繞組自給，啟動電阻功耗 <15 mW，待機輕松 75 mW 以下。

    谷底鎖定 QR 控制器

    檢測半橋開關節點 dv/dt，自動尋找谷底 (valley) 開通，降低 EMI 6-8 dB；輕載頻率折返到 22 kHz，遠離音頻噪聲。

    頻率抖動 + 軟驅動

    ±6 % 中心抖動，傳導 EMI 余量 >6 dB，省一級共模；門極驅動斜率 30 V/μs 可調，平衡效率與輻射。

    雙環路 OVP / OCP

    原邊峰值電流 + 副邊電壓雙采樣，輸出短路 200 ms 進入打嗝，打嗝功耗 <0.5 W，適配器外殼不燙手。

    Brown-out & 過溫鎖存

    母線低于 80 VAC 自動停機，高于 90 VAC 再啟動；芯片溫度 150 ℃ 鎖死，降到 120 ℃ 自恢復，適合車載 24 V 劇烈冷啟動。

實測波形

• Valley Switching：半橋 Vds 在谷底開通，dv/dt 僅 2.3 V/ns，EMI 摸底通過 CISPR32 Class B 余量 8 dBμV。
• 動態負載 0→100 %：48 V/2.5 A 階躍，電壓跌落 320 mV，恢復時間 280 μs，遠優于充電器 1 V-1 ms 行標。
• 短路打嗝：打嗝周期 1.2 s，平均輸入功率 0.42 W，適配器塑料殼溫升 <15 K，安規認證無壓力。

常見設計坑 & 官方錦囊

總結：一句話記住 KP2203LGA

“90-305 VAC 進，18-60 V/120 W 出，一顆 SOP-8 搞定 PFC+QR+驅動+保護，EMI 余量 8 dB，待機 75 mW，國產價只要洋品牌一半。深圳三佛科技提供技術支持，批量價格有優勢~
