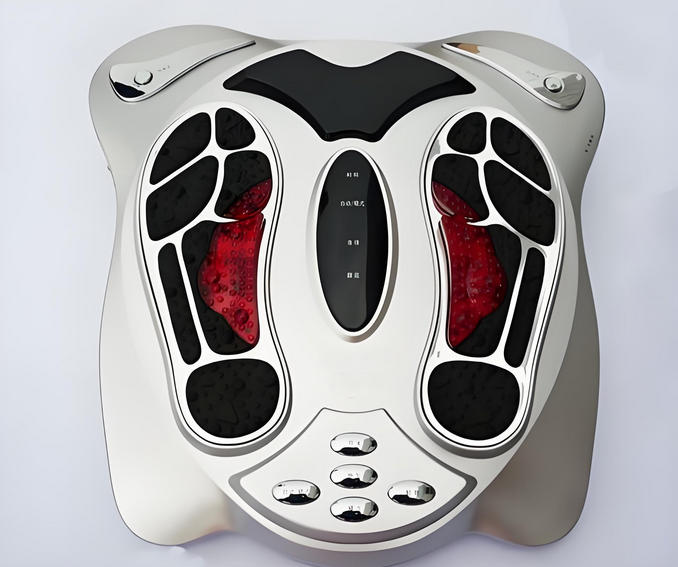

在快節奏的現代生活中，人們長時間的站立和行走，讓雙腳承受了巨大的壓力。然而，一款好的腳底按摩儀可以有效緩解這種疲勞，帶來舒適的放松體驗。今天，深圳三佛科技將介紹一款基于輝芒微8位MCU的智能腳底按摩儀方案，它不僅功能強大，而且成本低廉，能夠為用戶提供高效、便捷的按摩服務。
深圳三佛科技推出的腳底按摩儀方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：
輕/中/重三檔，開機自動恢復上次檔位，老人也能“一鍵繼續”。
①針灸脈沖 ②推拿滾揉 ③氣囊按壓 ④混合循環，LED流水燈可視化當前模式。
雙腳同時踩壓≥3 s才啟動，單腳離墊立即暫停，避免寵物誤碰。
NTC每秒采樣10次，PID控溫40/45/50 ℃，溫差±1 ℃，冬天不冰腳。
內置Timer0精準計時，到點音樂“滴”一聲斷電，省電也省心。
電池版預留ADC檢測，電量＜20 %紅燈快閃，接5 V手機充電器2 h滿血。
[輝芒微8位MCU]
├─PWM1─達林頓陣列─8路脈沖電極（針灸模式）
├─PWM2─MOS驅動─BLDC滾輪電機（推拿模式）
├─PWM3─5 V充氣泵─電磁閥（氣囊按壓）
├─ADC─10 kΩ NTC（恒溫閉環）
├─TKE─4鍵電容觸控（模式/力度/溫度/啟停）
└─UART─預留藍牙貼片座（后續APP升級）主循環每10 ms：
① 讀NTC→算溫度→PID調PWM占空比
② 掃描電極負載→若開路/短路→關脈沖并閃黃燈
③ 檢測足底壓力→單腳離開→馬達緩停→進入待機
④ 計時器++→15 min到→關閉所有輸出→播放提示音 | 項目 | 結果 |
|---|---|
| 連續工作 | 25 ℃環境滿載8 h，外殼溫升<8 ℃ |
| 脈沖強度 | 恒流驅動下，檔位誤差±5 % |
| 噪音 | 滾輪馬達≤45 dB（1 m距離） |
| 安全 | 干燒、堵轉、短路各50次，零故障 |
從“踩上去”到“不想停”，輝芒微8位MCU用極簡電路把脈沖、熱敷、滾揉、氣囊四大功能塞進45元的BOM里，讓腳底按摩儀第一次實現“好用不貴、安全不挑人”。以上就是深圳三佛科技分享的腳底按摩儀方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
