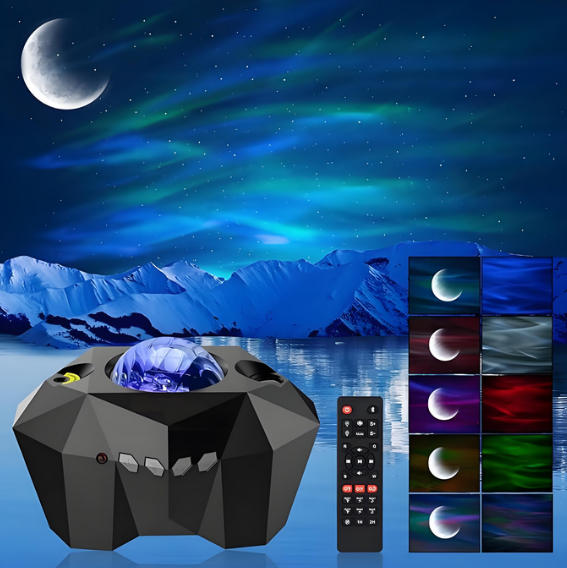

在科技與浪漫的交匯處，一款能夠?qū)⒑棋强諠饪s于掌心的投影儀，無疑是現代生活中的點睛之筆。無論是為臥室增添一抹夢幻色彩，還是作為一份獨特的禮物。然而，如何在有限的成本內實現卓越的投影效果，一直是行業面臨的挑戰。今天，深圳三佛科技將介紹一款基于輝芒微 8 位 MCU 的星空投影儀控制方案，它不僅能夠滿足上述需求，還能在極短的開發周期內實現量產，為市場帶來全新的選擇。
星空投影燈方案面向三類需求：
桌面氛圍：臥室、兒童房、情侶晚餐；
禮品潮玩：節日限定、IP 聯名；
教育科普：天文入門、地理教室。
① 銀河漫游：360° 旋轉 + 呼吸星云，周期 2 min
② 流星花園：隨機 3-5 顆流星/秒，拖尾 400 ms
③ 北極星靜態：高亮聚焦，適合拍人像
④ 極光律動：綠色激光掃頂，RGB 背光跟隨音樂節拍
⑤ 兒童睡眠：橙暖光 15 min 漸暗至 5 %，自動關機
⑥ 學習模式：12 星座連線，每 10 s 語音播報星座名稱（外掛 16 M-bit SPI Flash）
⑦ 生日驚喜：紅綠閃爍 + 內置生日歌蜂鳴器
⑧ 自定義：手機小程序紅外碼上傳 16 組顏色/速度/角度
? 自動亮度：BH1750 每秒采樣，環境光 < 5 lux 時亮度 100 %，> 50 lux 自動降到 30 %，白天不刺眼。
? 水平校正：MPU6050 檢測傾斜角 > 15°，步進電機微調到水平，保證北極星不跑偏。
? 遙控 + 機載按鍵雙備份：3 m 距離 38 kHz NEC 協議。
? 電量可視化：關機前 3 s 用 36 顆燈珠跑馬列格燈，一格 ≈ 10 % 電量。
? 運行 60 mA（全亮 + 電機），睡眠 200 μA；
? 內置 RTC 喚醒：可預約 23:00 自動開啟睡眠模式，5 h 后關機。

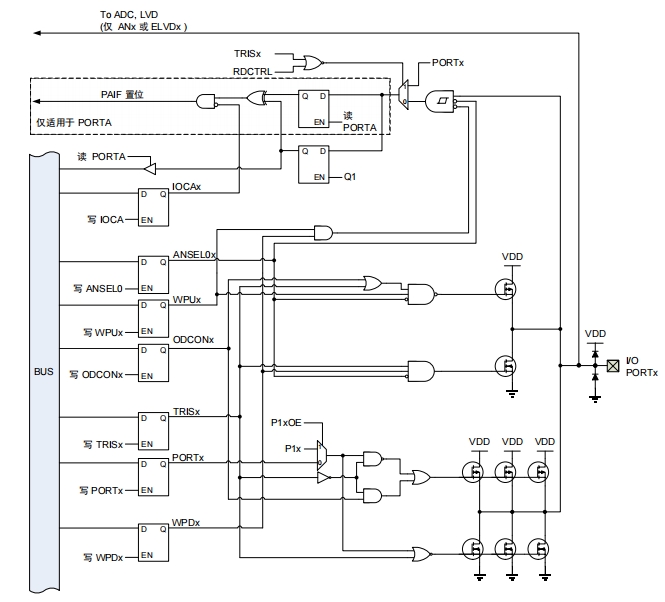

GPIO 口 12 個全部用完：
PA0 IR-RX
PA1 WS2812B-DIN
PA2 STEP-MOTOR A
PA3 STEP-MOTOR B
PA4 STEP-MOTOR C
PA5 STEP-MOTOR D
PA6 LASER-1 PWM
PA7 LASER-2 PWM
PB0 BH1750-SDA
PB1 BH1750-SCL
PB2 MPU6050-SDA
PB3 MPU6050-SCL
步進電機每步 5.625°，輝芒微MCU用 16 位定時器中斷 1 kHz，細分 16 微步，運行噪聲 < 25 dB。
旋轉角度 = (tick × 0.352°)，同步更新 WS2812B 星圖，北極星始終對準鏡頭中心。
使用 MCU 的 LFSR 偽隨機數，每幀 100 Hz 刷新：
star_index = (LFSR >> 8) & 0x3F; // 0-63
fade_length = (LFSR & 0x0F) + 4; // 4-19 幀
雙路激光 PWM 頻率 5 kHz，占空比 0-80 % 可調；若陀螺儀檢測跌落 > 1 g，100 ms 內關閉激光，防止直射眼睛。
星空投影燈方案憑借其創新的設計和高效的實現方式，重新定義了星空投影儀的可能性。通過輝芒微 8 位 MCU 的強大功能，我們不僅實現了低成本、高性能的投影效果，還為未來的功能擴展和升級預留了充足的空間。以上就是深圳三佛科技分享的星空投影燈方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
