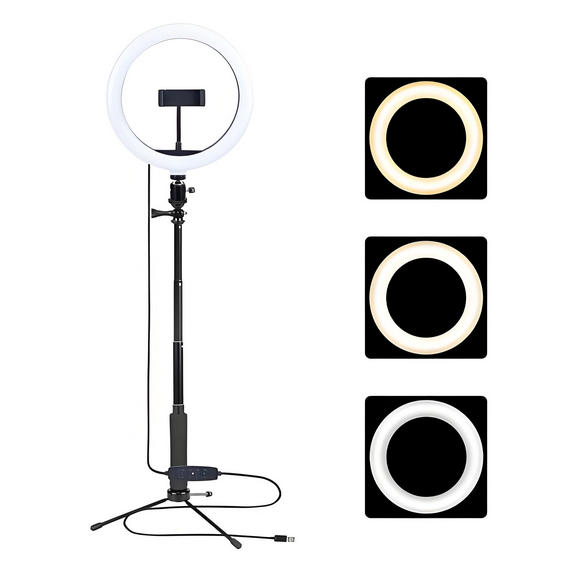

在“人人皆主播”的今天，補光燈早已不是簡單“亮一點”的硬件，而是需要“會思考”的智能拍檔。輝芒微新一代 8 位 MCU憑借 1T 高速內核、12-bit ADC、多路 PWM 及豐富的通訊外設，成為“小光環”直播美顏補光燈的“智慧大腦”。本文圍繞這顆小芯片，給出整套可量產的方案介紹與核心功能拆解，讓工程師拿到即可開干，讓品牌商拿到即可上市。
? 供電：5 V Type-C 輸入 → 2 A 快充 → 雙路 DC-DC（燈板 12 V 恒壓 + MCU 3.3 V 恒壓）
? 光源：冷暖雙色 LED 環形燈板（24 W Max），每色 3 路并聯，共 6 路 PWM 調光
? 傳感：
? 環境光/色溫傳感器 LTR-507（I2C）
? 1 米 ToF 距離傳感器 VL53L0X（I2C，做“靠近即亮”）
? 1 路 NTC 貼片測溫（ADC）
? 控制：輝芒微 MCU（8-bit，1 KB SRAM，16 KB Flash，6 路 16-bit PWM，硬件 I2C×2）
? 人機：3 顆觸摸滑條（滑調亮度）、1 顆觸摸按鍵（短按模式/長按開關）、雙色狀態指示燈
? 通訊：藍牙 LE 透?jìng)髂K（串口 AT），支持小程序/APP 調參 & OTA
? 機械：180° 折疊支架 + 1/4 螺口通用云臺
? Timer0：系統節拍 1 ms
? Timer1：6 路互補 PWM（16 kHz），驅動 LED 恒流斬波
? Timer2：紅外遙控解碼（預留）
? I2C1：連接環境光/色溫傳感器
? I2C2：連接 ToF 距離傳感器 + 藍牙模塊（復用，BT 優先）
? ADC：NTC 溫度 + 電池電壓 + 光感校準
? Touch Key：使用 MCU 自帶 12-bit CVD 觸摸引擎，省掉 TTP223
? 中斷：外部中斷 0（Type-C 插入檢測）
? 空閑腳：全部上拉到 3.3 V，可做測試點或擴展
深圳三佛科技推出的直播美顏補光燈方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：
? 每 200 ms 讀取環境照度與色溫，MCU 內置 3 段式 PID，平滑跟蹤目標亮度/色溫曲線，杜絕“跳光”
? 記憶 3 組常用人像場景（室內白熾燈、窗邊自然光、夜間 RGB 氛圍光），一鍵切換
? ToF 距離 < 30 cm 且維持 1 s，自動開燈到上次亮度；遠離 60 cm 后 10 s 自動熄燈，節能 30 %
? CCT 2700 K-6500 K，每色 1024 級 PWM 分辨率，混光線性度 > 95 %
? 支持“主播膚色偏好”微調：冷調 +2、暖調 +1，參數存 MCU EEPROM，掉電記憶
? 基于環境光傳感器實時計算“人臉補光缺量”，自動提升 10-25 % 亮度，避免過曝
? 內置 Soft-Fade 漸變曲線（0.8 s），肉眼無頻閃，錄像無條紋
? 關閉 LED 后 MCU 進入 Sleep，功耗 18 μA；藍牙廣播間隔可調 100 ms-1 s，平衡延遲與功耗
? 藍牙 LE 透?jìng)?+ 128-bit AES 加密，支持 15 min 整包升級
? 微信小程序可下載“網紅濾鏡場景包”，一鍵寫入 MCU Flash（場景 = 亮度/色溫/漸變時長/特效宏）
? LED 過溫降功率：NTC > 75 ℃ 線性降流至 50 %；> 90 ℃ 直接關燈
? 電池 3 重保護：OVP/OTP/OCP，MCU 實時回傳異常代碼到 APP
一顆不足 5 mm2 的 8 位 MCU，在輝芒微的匠心設計下，成為直播美顏補光燈的“光之指揮家”。從 AI 追光到手勢喚醒，從低功耗待機到云端場景共享，“小光環”方案用最低成本實現了旗艦級體驗。以上就是深圳三佛科技分享的直播美顏補光燈方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
